Рекомендации по обеспечению помехозащищенности цифровых устройств

Шевкопляс Б.В. Микропроцессорные структуры. Инженерные решения. Москва, издательство Радио , 1990 год. Глава 4

4.1. Подавление помех по первичной питающей сети

Форма сигнала переменного напряжения промышленной питающей сети (~220 В, 50 Гц) в течение коротких промежутков времени может сильно отличаться от синусоидальной возможны выбросы или врезки , снижение амплитуды одной или нескольких полуволн и т. д. Причины возникновения таких искажений связаны обычно с резким изменением сетевой нагрузки, например при включении мощного электродвигателя, печи, сварочного аппарата. Поэтому следует по возможности осуществлять развязку от таких источников помех по сети (рис. 4.1).

Рис. 4.1 Варианты подключения цифрового устройства к первичной питающей сети

Помимо указанной меры, возможно, потребуется введение сетевого фильтра на вводе питания устройства с целью подавления кратковременных помех. Резонансная частота фильтра может лежать в пределах 0,1,5 300 МГц; широкополосные фильтры обеспечивают подавление помех во всем указанном диапазоне.

На рис 4.2 приведен пример схемы сетевого фильтра Этот фильтр имеет габариты 30 XЗОХ20 мм и смонтирован непосредственно на колодке ввода сети в устройство. В фильтрах должны использоваться высокочастотные конденсаторы и индуктивности либо без сердечников, либо с высокочастотными сердечниками.

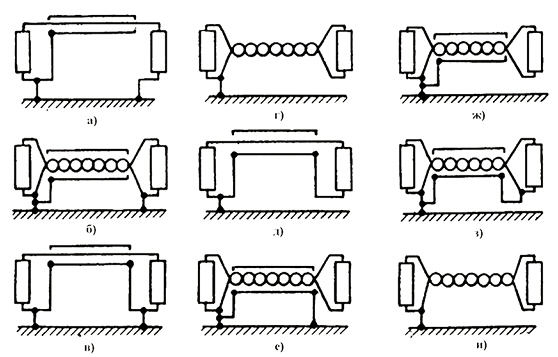

В некоторых случаях обязательным является введение электростатического экрана (обычной водопроводной трубы, соединенной с заземленным корпусом щита питания) для прокладки внутри него проводов первичной питающей сети. Как отмечается в [35], коротковолновый передатчик таксомоторного парка, расположенный на противоположной стороне улицы, способен при определенной взаимной ориентации наводить на отрезке провода сигналы амплитудой несколько сотен вольт. Этот же провод, помещенный в электростатический экран, будет надежно защищен от такого рода наводок.
